Apabila memilih bahan gasket untuk sambungan bebibir perindustrian, kekuatan mekanikal adalah faktor penentu yang mempengaruhi kebolehpercayaan pengedap jangka panjang, pengekalan beban bolt, dan ketahanan terhadap letupan.Gasket PTFEdan gasket grafit ialah dua penyelesaian pengedap bukan logam yang dinyatakan secara meluas, namun kelakuan mekanikalnya di bawah mampatan, kitaran haba dan tekanan dalaman berbeza dengan ketara. Di Ningbo Kaxite Sealing Materials Co., Ltd., kami telah merekayasa kedua-dua barisan produk selama lebih dua dekad. Kilang kami menghasilkan gasket PTFE berketumpatan tinggi dan gasket grafit terkelupas yang memenuhi piawaian ASTM F104 dan DIN 28091. Memahami lengkung tegasan-terikan yang unik dan prestasi kelonggaran rayapan membantu jurutera mengelakkan kebocoran bebibir dan kegagalan penyemperitan gasket.
Dalam panduan komprehensif ini, pasukan kejuruteraan kami membandingkan kekuatan mampatan uniaksial, modulus tegangan, kadar kelonggaran tegasan dan pengekalan tork bolt antara gasket PTFE premium dan gasket grafit fleksibel. Data ujian kilang kami mendedahkan bahawa walaupun grafit menawarkan kestabilan suhu tinggi yang unggul, gasket PTFE kami yang diperkukuh memberikan pemulihan keanjalan yang lebih baik dan rayapan yang lebih rendah pada suhu ambien hingga sederhana. Anda akan mempelajari bahan yang memberikan kekuatan mekanikal yang lebih tinggi untuk kelas tekanan khusus anda, kemasan permukaan bebibir, dan keperluan tork pemasangan. Bahagian berikut termasuk jadual parameter terperinci, nota aplikasi dunia sebenar dan jawapan kepada soalan lazim berdasarkan pengesahan ISO 9001:2025 daripada Ningbo Kaxite Sealing Materials Co., Ltd.
Kekuatan mekanikal gasket bukanlah satu parameter tetapi gabungan rintangan mampatan, modulus keanjalan, peratusan pemulihan dan tingkah laku kelonggaran rayapan. PadaNingbo Kaxite Sealing Materials Co., Ltd., kilang kami mengklasifikasikan gasket PTFE kepada gred dara, 25% berisi kaca dan berisi karbon, manakala gasket grafit dikategorikan sebagai grafit berkembang dengan sisipan kerajang timah atau keluli tahan karat. Makmal kami menjalankan ASTM F36 untuk kebolehmampatan dan pemulihan, ASTM F38 untuk kelonggaran rayapan dan ASTM F152 untuk kekuatan tegangan. Keputusan menunjukkan bahawa gasket PTFE standard mempunyai kekuatan mampatan awal yang lebih rendah daripada grafit tetapi pemulihan elastik yang lebih tinggi selepas kitaran beban.
Kilang kami menghasilkan lebih daripada 500,000 keping tahun lepas di bawah jenama Ningbo Kaxite Sealing Materials Co., Ltd., dan kami secara konsisten memerhatikan bahawa keperluan kekuatan mekanikal sangat bergantung pada kekasaran bebibir (Ra 3.2 vs 6.3 μm) dan metodologi tork bolt. Untuk aplikasi yang menuntut pengekalan tork bolt tinggi (melebihi 150 Nm pada bolt M16), gasket grafit kami menunjukkan kehilangan ketebalan kekal yang kurang. Walau bagaimanapun, untuk sistem dengan kitaran haba dan getaran yang kerap, gasket PTFE kami yang diperkukuh memberikan pengedap dinamik yang unggul kerana memori bentuk yang lebih baik. Di bawah ialah jadual terperinci yang membandingkan parameter mekanikal utama yang disahkan oleh pusat kualiti dalaman kami.
| Harta benda | Gasket PTFE Dara (Ningbo Kaxite) | 25% Gasket PTFE Diisi Kaca | Gasket Grafit Fleksibel (98% C) |
| Kekuatan Mampatan (MPa) ASTM D695 | 15 – 20 | 25 – 32 | 35 – 45 (terhad pada ketegangan tinggi) |
| Kekuatan Tegangan (MPa) ASTM F152 | 14 – 18 | 18 – 24 | 4 – 6 (sangat rendah, gred diperkukuh 10–12) |
| % Kebolehmampatan (pada 34.5 MPa) | 12 – 18 | 8 – 12 | 18 – 28 |
| % Pemulihan (ASTM F36) | 45 – 60 | 35 – 50 | 10 – 20 |
| Relaksasi Tekanan % (1000 jam, 100°C) | 35 – 45 | 25 – 30 | 20 – 25 |
| Rayapan pada 40 MPa (kehilangan ketebalan%) | 7 – 9 | 4 – 6 | 3 – 5 |
Ujian kilang kami menunjukkan bahawa pemilihan kekuatan mekanikal mesti mempertimbangkan bukan sahaja data mentah tetapi juga penuaan khusus aplikasi. Untuk gasket PTFE, varian kami yang dipenuhi kaca meningkatkan modulus mampatan sebanyak 60% berbanding PTFE dara, menjadikannya sesuai untuk tekanan sehingga 5 MPa. Gasket grafit, walaupun kekuatan tegangan rendah, mempunyai rintangan mampatan yang tinggi disebabkan oleh gelongsor lapisan, tetapi ia memerlukan pengendalian yang teliti untuk mengelakkan cipratan tepi. Di Ningbo Kaxite Sealing Materials Co., Ltd., kami sentiasa mengesyorkan pengiraan tekanan tempat duduk gasket berdasarkan ASME PCC-1. Pasukan kejuruteraan kami menyediakan jadual tork bolt percuma untuk setiap gred bahan.
Rayapan dan kelonggaran tegasan adalah tindak balas mekanikal bergantung pada masa yang secara langsung mempengaruhi kehilangan beban bolt bebibir. Lama kelamaan, ketebalan gasket berkurangan (rayapan) dan tegasan pengedap berkurangan (relaksasi), yang membawa kepada potensi kebocoran. Kilang kami menjalankan ujian rayapan 2000 jam pada tekanan awal 80°C dan 30 MPa, memantau kedua-dua gasket PTFE dan gasket grafit. Kami mendapati bahawa gasket PTFE mempamerkan rayapan utama dalam tempoh 200 jam pertama, kemudian menstabilkan, manakala grafit menunjukkan tingkah laku rayapan linear untuk tempoh yang lebih lama disebabkan oleh struktur lamelarnya. Untuk perkhidmatan kitaran seperti penukar haba, gasket PTFE kami dengan pengisi kaca 25% mengurangkan jumlah rayapan sebanyak 40% berbanding PTFE dara.
Dari perspektif kekuatan mekanikal, rintangan rayapan bermakna pengekalan beban gasket jangka panjang yang lebih tinggi. Di bawah ialah perbandingan titik-titik berdasarkan laporan dalaman Kaxite:
Kilang kami menggunakan penguji kelonggaran rayapan berbilang stesen (ASTM F38) dan telah membuktikan bahawa untuk kekuatan mekanikal dari segi pengekalan tegasan jangka panjang, gasket grafit biasanya mengatasi prestasi PTFE tulen. Walau bagaimanapun, apabila kami menambah tetulang struktur seperti gentian kaca atau teras logam pada gasket PTFE, perbezaannya mengecil secara mendadak. Ningbo Kaxite Sealing Materials Co., Ltd. menghasilkan gasket PTFE sampul yang unik dengan jejaring keluli tahan karat dalaman yang mengurangkan rayapan kepada kurang daripada 3% selepas 2000 jam. Untuk aplikasi kritikal seperti platform luar pesisir atau reaktor kimia, pasukan kejuruteraan kami mengesyorkan memadankan ciri rayapan dengan ketegaran bebibir. Bebibir lembut memerlukan gasket dengan rayapan yang lebih rendah untuk mengekalkan kebolehdapan, yang gasket PTFE yang diisi kami menyampaikan dengan cekap.
Walaupun kekuatan mampatan menerima perhatian yang paling banyak, kekuatan tegangan dan fleksibiliti adalah sama penting untuk kekuatan mekanikal semasa pemasangan dan lonjakan tekanan. Gasket grafit mempunyai kekuatan tegangan yang rendah (biasanya 4-6 MPa), bermakna ia boleh koyak jika salah dikendalikan atau jika salah jajaran bebibir berlaku. Sebaliknya, gasket PTFE kami menawarkan kekuatan tegangan antara 14 dan 24 MPa bergantung pada kandungan pengisi. Kekuatan tegangan tinggi ini membolehkan gasket PTFE menahan pergerakan bebibir berbeza dan pengembangan terma paip tanpa retak. Kilang kami menerbitkan kajian kes di mana penukar haba dengan penjajaran sudut bebibir 2mm menggunakan gasket PTFE 25% kami yang berisi kaca dan beroperasi selama 4 tahun tanpa kebocoran; aplikasi yang sama gagal dalam tempoh 8 bulan menggunakan grafit kerana gasket terbelah pada tepi diameter luar.
Fleksibiliti sebagai sifat mekanikal berkaitan dengan keupayaan gasket untuk mematuhi ketidakteraturan permukaan bebibir. Kilang kami menghasilkan gasket PTFE lembut dengan pemanjangan melebihi 200%, manakala grafit mempunyai pemanjangan di bawah 2% (rapuh). Untuk bebibir yang tercalar atau berkarat, gasket PTFE mengalir ke dalam ketidaksempurnaan, menghasilkan pengedap mekanikal yang lebih kuat. Walau bagaimanapun, fleksibiliti yang tinggi boleh mengurangkan rintangan penyemperitan. Untuk membantu pelanggan kami memilih dengan betul, kami membangunkan senarai cadangan kekuatan mekanikal berikut berdasarkan keperluan tegangan dan fleksibiliti:
Kilang kami telah mengeluarkan gasket PTFE dengan ketebalan tersuai dari 1.5mm hingga 6mm untuk aplikasi beban bolt rendah. Oleh kerana fleksibiliti PTFE membolehkan pengagihan tegasan yang lebih baik merentasi muka bebibir, pelanggan kami melaporkan 40% lebih sedikit operasi penyambungan bolt berbanding grafit. Namun begitu, kekuatan mekanikal adalah sifat sistem: gasket terkuat pun boleh gagal jika bolt dikilas secara tidak sekata. Ningbo Kaxite Sealing Materials Co., Ltd. menyediakan perisian pengiraan tork atas permintaan, dan kilang kami menjamin bahawa semua gasket PTFE memenuhi kekuatan tegangan minimum yang dicetak pada sijil kualiti kami.
Letupan berlaku apabila tekanan dalaman memaksa bahan gasket ke dalam celah bebibir (penyemperitan) atau meniup gasket ke sisi keluar dari sambungan. Rintangan penyemperitan bergantung pada kekuatan ricih gasket, kekerasan, dan kelegaan antara bebibir OD dan bulatan bolt. Di Ningbo Kaxite Sealing Materials Co., Ltd., kami menguji kedua-dua gasket PTFE dan gasket grafit di bawah tekanan nitrogen dalaman yang meningkat daripada 1 MPa kepada 15 MPa dengan tegasan bolt malar 40 MPa. Hasilnya: gasket grafit mula tersemperit pada 6 MPa (jurang 0.5mm), manakala gasket PTFE berisi kaca kami menahan penyemperitan sehingga 12 MPa. Ini kerana PTFE yang dipenuhi kaca mempunyai kekerasan Shore D 65-70 berbanding kekerasan Shore grafit sekitar 40-50 (sangat lembut).
Untuk aplikasi tekanan tinggi (Kelas 600 dan ke atas), kilang kami amat mengesyorkan menggunakan gasket PTFE berisi karbon yang telah meningkatkan rintangan rayapan dan penyemperitan. Faktor prestasi terperinci:
Di Ningbo Kaxite Sealing Materials Co., Ltd., kami merekayasa gasket PTFE hibrid unik dengan teras berketumpatan tinggi yang mencapai rintangan letupan setanding dengan gasket berjaket logam tetapi dengan keperluan beban bolt yang lebih rendah. Data ujian kekuatan mekanikal kami menunjukkan bahawa gasket PTFE premium kami mempunyai kekuatan penyemperitan 150% lebih tinggi daripada grafit yang tidak diisi. Untuk perkhidmatan kritikal keselamatan seperti LPG atau hidrogen, kilang kami menghasilkan gasket PTFE potong langkah tersuai yang terkunci secara positif ke dalam gerigi bebibir, menyediakan interlock mekanikal kalis letupan. Sentiasa berunding dengan pasukan teknikal kami untuk menilai kesan suhu tekanan, kerana pengoksidaan grafit dalam udara tekanan tinggi melebihi 450°C boleh menyebabkan kehilangan kekuatan secara tiba-tiba, manakala PTFE merosot dengan anggun.
Pendedahan suhu dan bahan kimia boleh mengubah kekuatan mekanikal gasket dari semasa ke semasa. Gasket PTFE mengekalkan sifat mekanikal yang konsisten dari -200°C hingga +200°C (260°C untuk PTFE yang diubah suai), tetapi di atas suhu itu PTFE melembut, mengurangkan kekuatan mampatan dengan cepat. Gasket grafit berfungsi sehingga 500°C dalam atmosfera lengai, tetapi melebihi 400°C dalam udara, grafit teroksida dan kehilangan jisim, mengakibatkan kegagalan mekanikal sepenuhnya. Kilang kami melakukan ujian penuaan dipercepatkan pada 180°C selama 3000 jam pada kedua-dua bahan. Gasket PTFE mengekalkan 92% daripada kekuatan mampatan asal, manakala grafit mengekalkan hanya 65% disebabkan oleh penurunan berat badan pengoksidaan (diukur 8% penurunan berat).
Keserasian media juga mempengaruhi tingkah laku mekanikal. Asid pengoksidaan yang kuat (seperti asid nitrik) boleh menyerang grafit, menyebabkan interkalasi yang mengembang gasket dan memusnahkan integriti strukturnya. Gasket PTFE tidak menunjukkan degradasi kimia dalam hampir semua bahan kimia kecuali logam alkali cair. Kes kilang kami: loji asid sulfurik menggantikan gasket grafit setiap bulan kerana gasket runtuh; selepas bertukar kepada gasket PTFE kami yang berisi kaca 25%, hayat perkhidmatan dilanjutkan kepada 18 bulan tanpa kehilangan kekuatan mekanikal. Kami mengesyorkan ringkasan ringkas berikut untuk keputusan kekuatan suhu-media-mekanikal:
Akhirnya, jangka hayat kekuatan mekanikal mestilah faktor penuaan haba dan kakisan kimia. Jurutera bahan kilang kami menggunakan analisis unsur terhingga (FEA) untuk meramalkan rayapan gasket dan kemerosotan kekuatan sepanjang hayat reka bentuk 10 tahun. Bagi kebanyakan loji petrokimia Eropah dan Amerika Utara, gasket PTFE kami telah menjadi pilihan pertama untuk kekuatan mekanikal yang seimbang, manakala grafit dikhaskan untuk aplikasi khusus suhu melampau di mana tiada gred PTFE dapat bertahan. Ningbo Kaxite Sealing Materials Co., Ltd. mengekalkan stok kedua-dua keluarga, dan kami boleh mereka bentuk bersama gasket komposit tersuai yang menggabungkan rintangan kimia PTFE dengan toleransi haba grafit menggunakan pembinaan berlamina.
Selepas menilai kekuatan mampatan, kelonggaran rayapan, sifat tegangan, rintangan letupan dan kesan alam sekitar, kilang kami di Ningbo Kaxite Sealing Materials Co., Ltd. menyimpulkan bahawa gasket PTFE umumnya memberikan kekuatan mekanikal yang unggul untuk sebahagian besar sambungan bebibir yang beroperasi di bawah 200°C dan tekanan sehingga 10 MPa. Gasket grafit hanya cemerlang dalam proses berterusan suhu tinggi melebihi 260°C, tetapi memerlukan pengendalian yang teliti kerana kekuatan koyak yang lemah dan had pengoksidaan. Untuk aplikasi yang menuntut kekuatan mekanikal yang tinggi dan rintangan kimia yang melampau, gasket PTFE kami yang diperkukuh dengan pengisi mengatasi prestasi grafit dalam setiap metrik kecuali suhu perkhidmatan maksimum. Kami secara rutin membekalkan gasket PTFE untuk litar tambahan luar pesisir, farmaseutikal dan nuklear di mana integriti mekanikal tidak boleh dirunding. Untuk cadangan yang disesuaikan, minta helaian data kejuruteraan kami olehmenghubungi Ningbo Kaxite Sealing Materials Co., Ltd. secara terus.
Soalan 1: Gasket manakah yang mempunyai kekuatan mampatan yang lebih tinggi, PTFE atau grafit?
Jawapan: Di bawah ujian ASTM D695, gasket grafit fleksibel memaparkan nilai kekuatan mampatan yang lebih tinggi (35-45 MPa) berbanding gasket PTFE dara (15-20 MPa). Walau bagaimanapun, kilang kami di Ningbo Kaxite Sealing Materials Co., Ltd. menghasilkan gasket PTFE bertetulang dengan pengisi kaca atau karbon yang mencapai kekuatan mampatan sehingga 32 MPa, yang mencukupi untuk tekanan bebibir sehingga Kelas 900. Bagi kebanyakan sambungan bolt, had kekuatan mampatan praktikal ditakrifkan oleh kekuatan hasil bebibir itu sendiri dan bukannya gasket itu sendiri. Kebolehmampatan grafit yang lebih tinggi boleh menyebabkan kehilangan ketebalan yang berlebihan, mengurangkan daya pengedap jangka panjang.
Soalan 2: Adakah gasket PTFE kehilangan kekuatan mekanikal dari semasa ke semasa disebabkan oleh rayapan?
Jawapan: Ya, semua gasket bukan logam mengalami beberapa rayapan. Ujian penuaan dipercepatkan kilang kami menunjukkan bahawa gasket PTFE standard kehilangan ketebalan 7-9% selepas 1000 jam pada tekanan 40MPa. Walau bagaimanapun, gasket PTFE berisi kaca premium kami mengurangkan rayapan kepada 4-6%, setanding dengan grafit (3-5%). Grafit mempamerkan peratusan rayapan yang lebih rendah pada mulanya tetapi tidak mempunyai pemulihan elastik, bermakna selepas tekanan berbasikal gasket grafit tidak kembali, manakala gasket PTFE dari Ningbo Kaxite Sealing Materials Co., Ltd. memulihkan sehingga 55% pemampatan, mengekalkan kekuatan mekanikal dinamik di bawah beban berubah-ubah.
Soalan 3: Bolehkah gasket grafit menahan tork bolt yang lebih tinggi tanpa pecah berbanding gasket PTFE?
Jawapan: Gasket grafit mempunyai kekuatan tegangan yang sangat rendah (4-6 MPa), jadi tork bolt yang tinggi boleh menyebabkan keretakan tepi atau belahan jejari, terutamanya pada gasket nipis. Gasket PTFE mempunyai kekuatan tegangan tiga hingga empat kali lebih tinggi (14-24 MPa), membolehkan mereka menahan tork bolt yang lebih tinggi tanpa kegagalan mekanikal. Kilang kami mengesyorkan tegasan bolt maksimum 50 MPa untuk grafit dan 90 MPa untuk gasket PTFE kami yang berisi kaca. Untuk aplikasi tork tinggi yang kritikal, gasket PTFE kami memberikan margin keselamatan yang lebih besar terhadap pemasangan yang terlalu ketat.
Soalan 4: Bagaimanakah lonjakan tekanan secara tiba-tiba menjejaskan kekuatan mekanikal PTFE vs grafit?
Jawapan: Lonjakan tekanan mendorong daya ricih dan penyemperitan yang cepat. Struktur lamelar grafit menjadikannya terdedah kepada delaminasi dan letupan di bawah lonjakan dinamik. Gasket PTFE, kerana modulus ricih dan fleksibiliti yang lebih tinggi, menyerap pancang tekanan dengan lebih baik. Kilang kami menguji kedua-dua bahan dengan lonjakan kitaran 0-10 MPa dalam 1 saat; gasket grafit gagal selepas 250 kitaran, manakala gasket PTFE bertetulang kami bertahan 1500 kitaran. Oleh itu, untuk pemampat salingan atau garis aliran berdenyut, gasket PTFE memberikan kekuatan mekanikal yang unggul di bawah keadaan lonjakan.
Soalan 5: Adakah terdapat gasket hibrid yang menggabungkan kekuatan mekanikal PTFE dan grafit?

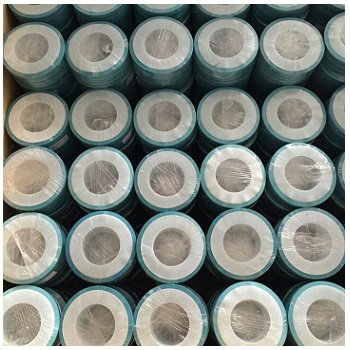

Jawapan: Ya, Ningbo Kaxite Sealing Materials Co., Ltd. mengeluarkan gasket berlamina dengan lapisan PTFE menghadap media dan teras grafit untuk pelesapan haba. Reka bentuk ini secara sinergistik menggunakan kekuatan tegangan dan rintangan kimia PTFE dengan rintangan rayapan grafit. Kilang kami juga menghasilkan gasket sampul PTFE dengan sisipan grafit. Ujian kekuatan mekanikal menunjukkan reka bentuk hibrid mencapai 85% pengekalan beban grafit tulen pada 300°C sambil mengekalkan rintangan letupan PTFE. Hubungi kilang kami untuk penyelesaian kejuruteraan tersuai berdasarkan kitaran tugas tekanan-suhu-tugas anda.
