Dalam saluran paip gas tekanan tinggi atau hidrocracker penapisan, sambungan bebibir mesti mengandungi cecair pada tekanan melebihi 400 bar dan suhu yang berkitar dari ambien kepada lebih 500°C. Gasket yang menjalankan fungsi pengedap ini bukanlah kepingan yang lembut dan boleh mampat. Ia ialah gelang logam pepejal— Gasket Sendi Cincin—yang menutup melalui mekanisme yang pada asasnya berbeza daripada gasket konvensional. Gasket Sendi Cincin tidak bergantung pada keanjalan bahan getah atau grafit. Ia bergantung pada aplikasi tepat pramuat bolt untuk memaksa sentuhan logam-ke-logam antara gasket dan alur bebibir. Pramuat bolt ialah daya yang mengaktifkan prestasi pengedap gasket. Tanpa pramuat yang mencukupi, Gasket Sendi Cincin tidak akan dikedap. Dengan pramuat berlebihan, bebibir atau gasket mungkin rosak. Pramuat bolt ialah pembolehubah kritikal yang menentukan kejayaan atau kegagalan sambungan.
Persoalan bagaimana pramuat bolt mengaktifkan prestasi pengedap Ring Joint Gasket ialah persoalan mekanik dan sains bahan. Pramuat bolt mencipta tekanan tempat duduk pada gasket, menyebabkan ia mematuhi alur bebibir. Bahan gasket mesti mempunyai kekerasan yang betul untuk berubah bentuk sedikit dan mengisi ketidakteraturan mikroskopik di permukaan alur. Bebibir mestilah cukup kuat untuk menahan pramuat tanpa mengalah. Dan bolt mesti diketatkan dalam corak terkawal untuk memastikan pengagihan beban seragam di sekeliling cincin. Artikel ini akan mengkaji mekanik pramuat bolt, reka bentuk Gasket Bersama Cincin, peranan kekerasan gasket, dan pertimbangan praktikal untuk mencapai pengedap yang boleh dipercayai. Kami juga akan memberikan spesifikasi terperinci untuk kamiGasket Bersama Cincindari kilang kami di Ningbo Kaxite Sealing Materials Co., Ltd.

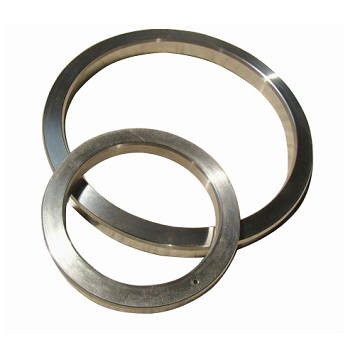

Gasket Sendi Cincin ialah elemen pengedap logam yang digunakan dalam sambungan bebibir tekanan tinggi dan suhu tinggi. Ia biasanya diperbuat daripada cincin logam pepejal dengan keratan rentas bujur atau segi lapan. Gasket direka untuk dimuatkan ke dalam alur mesin ketepatan pada muka bebibir. Apabila bebibir diikat bersama, gasket dimampatkan di antara dua alur, mewujudkan pengedap logam-ke-logam. Mekanisme pengedap Gasket Bersama Cincin adalah berbeza daripada gasket lembut. Gasket lembut mengelak dengan mematuhi permukaan bebibir dan mengisi ketidakteraturan mikroskopik. Gasket Bersama Cincin mengelak dengan mengubah bentuk logam sedikit dan mewujudkan hubungan garisan dengan alur. Tegasan sesentuh pada talian sesentuh adalah sangat tinggi, yang menghasilkan pengedap walaupun pada tekanan yang sangat tinggi. Jadual di bawah meringkaskan ciri-ciri utama Gasket Sendi Cincin.
| Ciri | Penerangan |
| bahan | Besi lembut, keluli karbon, keluli tahan karat, Monel, Inconel |
| Keratan Rentas | Bujur atau oktagon |
| Mekanisme Pengedap | Hubungan talian logam-ke-logam |
| Penilaian Tekanan | Sehingga 10,000 psi (690 bar) dan lebih tinggi |
| Penarafan Suhu | -200°C hingga +850°C (bergantung kepada bahan) |
| Piawaian | API 6A, ASME B16.20 |
Di Kaxite, kilang kami mengeluarkan Ring Joint Gasket dalam pelbagai bahan dan saiz untuk memenuhi keperluan aplikasi yang paling mencabar. Kami menggunakan pemesinan ketepatan untuk memastikan bahawa dimensi gasket adalah tepat dan kemasan permukaan adalah betul. Gasket kami diperakui dengan piawaian API 6A dan ASME B16.20, memastikan ia memenuhi tahap kualiti dan kebolehpercayaan tertinggi.
Pramuat bolt ialah ketegangan yang terhasil dalam bolt apabila ia diketatkan. Ia adalah daya yang mengapit bebibir bersama-sama dan memampatkan gasket. Tanpa pramuat bolt, bebibir tidak akan disatukan, dan gasket tidak akan dimampatkan. Pramuat bolt ialah yang mengaktifkan prestasi pengedap Gasket Bersama Cincin. Apabila bolt diketatkan, daya pramuat dihantar melalui bebibir ke gasket. Gasket dimampatkan pada alur, mewujudkan sentuhan tekanan tinggi yang menutup sambungan. Jumlah pramuat menentukan tegasan tempat duduk pada gasket, yang seterusnya menentukan kualiti pengedap. Jika pramuat terlalu rendah, tekanan tempat duduk akan tidak mencukupi, dan sambungan akan bocor. Jika pramuat terlalu tinggi, bebibir atau gasket mungkin menghasilkan, juga menyebabkan kebocoran. Pramuat bolt mesti dikira dan dikawal dengan teliti untuk memastikan pengedap yang boleh dipercayai. Jadual di bawah menggambarkan hubungan antara pramuat bolt dan tegasan tempat duduk gasket.
| Pramuat Bolt (kN) | Tekanan Tempat Duduk Gasket (MPa) | Prestasi Pengedap |
| 50 | 100 | Tidak mencukupi; berkemungkinan bocor |
| 100 | 200 | Marginal; mungkin bocor di bawah tekanan |
| 150 | 300 | Baik; meterai yang boleh dipercayai |
| 200 | 400 | Cemerlang; pengedap optimum |
| 250 | 500 | Berlebihan; risiko menghasilkan bebibir |
Di kilang kami, kami menyediakan pelanggan kami dengan cadangan bolting terperinci untuk Gasket Bersama Cincin kami. Kami menentukan pramuat bolt yang diperlukan, corak pengetatan dan keperluan pelinciran. Pasukan kejuruteraan kami boleh membantu dengan pengiraan pramuat yang betul untuk gabungan bebibir dan gasket khusus anda. Kami juga menawarkan sokongan teknikal di tapak jika perlu.
Kekerasan Gasket Bersama Cincin adalah faktor kritikal dalam prestasi pengedapnya. Gasket mestilah cukup lembut untuk berubah bentuk sedikit di bawah pramuat bolt, mematuhi alur bebibir dan mencipta pengedap. Walau bagaimanapun, ia juga mesti cukup keras untuk menahan penyemperitan dan mengekalkan bentuknya di bawah tekanan tinggi. Kekerasan gasket ditentukan oleh bahan dari mana ia dibuat. Besi lembut adalah bahan yang paling lembut dan paling biasa digunakan. Ia sesuai untuk aplikasi tekanan rendah dan suhu rendah. Keluli karbon lebih keras dan digunakan untuk tekanan yang lebih tinggi. Keluli tahan karat adalah lebih keras dan memberikan rintangan kakisan. Monel dan Inconel digunakan untuk aplikasi yang paling mencabar, di mana kekuatan tinggi dan rintangan kakisan diperlukan. Jadual di bawah meringkaskan kekerasan dan aplikasi biasa bahan Gasket Bersama Cincin.
| bahan | Kekerasan (HB) | Tekanan Maks (bar) | Aplikasi Biasa |
| Besi Lembut | 90 - 120 | 100 | Air tekanan rendah, wap |
| Keluli Karbon | 120 - 150 | 250 | Minyak dan gas, industri am |
| Keluli Tahan Karat 304 | 150 - 180 | 400 | Kimia, petrokimia |
| Keluli Tahan Karat 316 | 150 - 180 | 400 | Persekitaran yang menghakis |
| Monel | 150 - 200 | 500 | Air laut, suhu tinggi |
| Inconel | 180 - 250 | 690 | Suhu tinggi, tekanan tinggi |
PadaNingbo Kaxite Sealing Materials Co., Ltd., kami mengeluarkan Gasket Bersama Cincin dalam semua bahan ini. Kami juga menawarkan pelbagai tahap kekerasan dalam setiap bahan untuk disesuaikan dengan aplikasi yang berbeza. Pasukan kejuruteraan kami boleh membantu anda memilih bahan dan kekerasan yang sesuai untuk keperluan khusus anda.
Alur bebibir ialah kawasan ceruk pada muka bebibir di mana Gasket Bersama Cincin diletakkan. Dimensi dan kemasan permukaan alur adalah penting untuk prestasi pengedap gasket. Alur mesti dimesin dengan toleransi yang tepat untuk memastikan gasket diletakkan dengan betul dan tegasan sentuhan adalah seragam. Sudut alur, kedalaman alur, dan lebar alur semuanya mempengaruhi prestasi pengedap. Kemasan permukaan alur mestilah cukup licin untuk membolehkan gasket berubah bentuk dan mengisi ketidakteraturan mikroskopik, tetapi tidak begitu licin sehingga gasket tidak dapat mencengkam permukaan. Jadual di bawah meringkaskan parameter alur utama untuk Gasket Bersama Cincin standard.
| Parameter | Spesifikasi | Kepentingan |
| Sudut Alur | 23° ± 1° (bujur); 23° ± 1° (segi lapan) | Memastikan tempat duduk dan sentuhan yang betul |
| Kedalaman Alur | Setiap API 6A / ASME B16.20 | Memastikan gasket ditangkap sepenuhnya |
| Lebar Alur | Setiap API 6A / ASME B16.20 | Memastikan gasket muat tanpa pelepasan yang berlebihan |
| Kemasan Permukaan (Ra) | 1.6 - 3.2 µm | Membenarkan gasket untuk mencengkam dan mengelak |
| Kerataan | 0.05 mm setiap 100 mm | Memastikan tekanan sentuhan seragam |
Di kilang kami, kami boleh menyediakan sokongan teknikal pada reka bentuk dan pemesinan alur bebibir. Kami juga menawarkan perkhidmatan pemeriksaan alur untuk mengesahkan bahawa alur memenuhi keperluan piawaian yang berkenaan. Ini penting kerana alur yang haus atau rosak boleh menghalang walaupun gasket baru daripada dikedap dengan betul.
Pengiraan pramuat bolt ialah langkah kritikal dalam reka bentuk dan pemasangan sambungan Gasket Bersama Cincin. Pramuat mestilah mencukupi untuk menghasilkan tegasan tempat duduk yang diperlukan pada gasket, tetapi tidak terlalu tinggi sehingga menghasilkan bebibir atau bolt. Pengiraan mengambil kira tegasan tempat duduk gasket, dimensi bebibir, saiz bolt dan bahan, serta tekanan dan suhu operasi. Pramuat biasanya dikira menggunakan Dandang ASME dan Kod Kapal Tekanan atau piawaian yang setara. Setelah pramuat dikira, ia mesti digunakan pada bolt dengan cara terkawal. Ini biasanya dilakukan menggunakan sepana tork atau penegang hidraulik. Corak pengetatan mesti diikuti untuk memastikan pengagihan beban seragam. Jadual di bawah meringkaskan langkah-langkah utama dalam menggunakan pramuat bolt.
| Langkah | Tindakan | Tujuan |
| 1 | Bersihkan dan periksa bebibir dan alur | Pastikan tiada serpihan atau kerosakan |
| 2 | Lubricate bolt dan muka nat | Kurangkan geseran dan pastikan pramuat yang konsisten |
| 3 | Ketatkan bolt dalam corak bintang kepada 30% daripada tork sasaran | Letakkan gasket dan selaraskan bebibir |
| 4 | Ketatkan bolt dalam corak bintang kepada 60% daripada tork sasaran | Mampatkan gasket secara beransur-ansur |
| 5 | Ketatkan bolt dalam corak bintang kepada 100% tork sasaran | Mencapai pramuat akhir |
| 6 | Periksa tork selepas 24 jam | Mengimbangi rayapan dan kelonggaran |
Di Ningbo Kaxite Sealing Materials Co., Ltd., kami menyediakan pelanggan kami prosedur bolting terperinci untuk Gasket Bersama Cincin kami. Kami juga menawarkan latihan dan sokongan di tapak untuk memastikan pramuat digunakan dengan betul. Matlamat kami adalah untuk membantu pelanggan kami mencapai meterai yang boleh dipercayai setiap masa.
Spesifikasi utama untuk Gasket Bersama Cincin termasuk saiz gasket, kelas tekanan, bahan, jenis keratan rentas dan kekerasan. Jadual di bawah menyediakan ringkasan spesifikasi tipikal untuk Gasket Bersama Cincin kami.
| Spesifikasi | Julat | Nota |
| Saiz | 1/2" hingga 36" | Setiap API 6A / ASME B16.20 |
| Kelas Tekanan | Kelas 150 hingga Kelas 2500 | Juga tekanan API 6A |
| bahan | Besi Lembut, Keluli Karbon, SS304, SS316, Monel, Inconel | Dipilih berdasarkan permohonan |
| Jenis Keratan Rentas | Bujur (R), Oktagonal (RX), Berprestasi Tinggi (BX) | Dipilih berdasarkan tekanan dan alur |
| Kekerasan | Mengikut standard bahan | Dipilih berdasarkan bahan bebibir |
| Kemasan Permukaan | Ra 1.6 - 3.2 µm | Memastikan tempat duduk yang betul |
| Piawaian | API 6A, ASME B16.20, DIN 2693 | Pematuhan dengan piawaian antarabangsa |
Di kilang kami, kami mengeluarkan Gasket Bersama Cincin untuk memenuhi spesifikasi ini dan banyak lagi. Kami boleh menyesuaikan gasket untuk memenuhi keperluan projek tertentu, termasuk bahan khas, saiz khas dan keratan rentas khas. Pasukan kejuruteraan kami boleh membantu dengan proses pemilihan dan menyediakan data teknikal terperinci untuk projek anda.
Soalan 1: Apakah pramuat bolt yang disyorkan untuk Gasket Bersama Cincin?
Jawapan: Pramuat bolt yang disyorkan bergantung pada saiz gasket, kelas tekanan, bahan gasket dan bahan bebibir. Ia biasanya dikira menggunakan Kod Dandang dan Kapal Tekanan ASME atau standard yang setara. Pramuat mestilah mencukupi untuk mencipta tegasan tempat duduk yang diperlukan pada gasket tanpa mengeluarkan bebibir atau bolt. Di Ningbo Kaxite Sealing Materials Co., Ltd., kami menyediakan pengesyoran bolting terperinci untuk setiap Gasket Bersama Cincin kami.
Soalan 2: Bolehkah Gasket Sendi Cincin digunakan semula?
Jawapan: Secara amnya, Gasket Sendi Cincin tidak boleh digunakan semula. Apabila gasket dimampatkan, ia berubah bentuk secara plastik agar sesuai dengan alur. Ubah bentuk ini kekal, dan gasket tidak akan kembali ke bentuk asalnya. Menggunakan semula Gasket Sendi Cincin boleh mengakibatkan kebocoran kerana gasket tidak akan mengelak dengan betul untuk kali kedua. Piawaian industri adalah menggantikan gasket setiap kali sambungan dibuka. Kilang kami mengesyorkan menggunakan gasket baharu untuk setiap pemasangan.
Soalan 3: Apakah perbezaan antara Gasket Bersama Cincin bujur dan oktagon?
Jawapan: Gasket bujur (jenis R) mempunyai keratan rentas bulat dan digunakan dalam aplikasi standard. Gasket segi lapan (jenis RX) mempunyai keratan rentas sisi rata yang memberikan pengedap yang lebih cekap pada tekanan yang lebih tinggi. Gasket segi lapan memerlukan reka bentuk alur yang berbeza daripada gasket bujur. Pilihan antara keduanya bergantung pada kelas tekanan dan alur bebibir. Pasukan kejuruteraan kami boleh membantu anda memilih jenis yang sesuai untuk permohonan anda.
Soalan 4: Bagaimanakah saya tahu jika Gasket Sendi Cincin saya bocor?
Jawapan: Tanda-tanda Gasket Sendi Cincin yang bocor termasuk cecair atau gas yang kelihatan keluar dari sendi, penurunan tekanan sistem, dan kehadiran bunyi mendesis. Jika anda mengesyaki kebocoran, sendi harus ditekan dan diperiksa dengan segera. Gasket harus diganti, dan alur bebibir harus diperiksa untuk kerosakan. Kebocoran boleh berbahaya, terutamanya dalam perkhidmatan tekanan tinggi atau toksik, jadi ia tidak boleh diabaikan.
Soalan 5: Apakah corak pengetatan yang betul untuk bebibir Gasket Bersama Cincin?
Jawapan: Corak pengetatan yang betul ialah corak bintang, di mana bolt diketatkan dalam urutan silang. Bolt hendaklah diketatkan dalam pelbagai peringkat, biasanya 30%, 60%, dan 100% daripada tork sasaran. Ini memastikan gasket dimampatkan sama rata dan bebibir kekal selari. Selepas pengetatan awal, tork perlu diperiksa selepas 24 jam untuk mengimbangi rayapan dan kelonggaran. Di Ningbo Kaxite Sealing Materials Co., Ltd., kami menyediakan prosedur pengetatan terperinci untuk Gasket Bersama Cincin kami.
Pramuat bolt ialah daya yang mengaktifkan prestasi pengedap Gasket Bersama Cincin. Tanpa pramuat yang mencukupi, gasket tidak boleh berubah bentuk dan mencipta sentuhan tekanan tinggi yang diperlukan untuk mengelak sendi tekanan tinggi dan suhu tinggi. Pramuat bolt mesti dikira dengan teliti, digunakan dan dikawal untuk memastikan pengedap yang boleh dipercayai. Bahan gasket, alur bebibir, dan prosedur bolting semuanya memainkan peranan dalam prestasi pengedap. Di Ningbo Kaxite Sealing Materials Co., Ltd., kilang kami mempunyai kepakaran dan pengalaman untuk mengeluarkan Gasket Bersama Cincin yang memenuhi keperluan yang paling mendesak. Kami menggunakan bahan berkualiti tinggi, pemesinan ketepatan dan ujian yang ketat untuk memastikan setiap gasket yang kami hasilkan memberikan prestasi yang boleh dipercayai. Kami juga menyediakan sokongan teknikal yang komprehensif untuk membantu pelanggan kami mencapai meterai yang berjaya.
Sama ada anda sedang mereka bentuk sistem tekanan tinggi baharu atau mengekalkan sistem sedia ada, kami menjemput anda untuk menghubungi pasukan teknikal kami untuk membincangkan keperluan anda. Kami boleh menyediakan spesifikasi produk, pengesyoran bolting dan sokongan di tapak. Komitmen kami terhadap kualiti dan kepuasan pelanggan telah menjadikan kami rakan kongsi yang dipercayai untuk mengelak aplikasi di seluruh dunia.
Hubungi Ningbo Kaxite Sealing Materials Co., Ltd. hari iniuntuk membincangkan keperluan Ring Joint Gasket anda dan temui bagaimana produk kami boleh memastikan pengedap yang boleh dipercayai dalam aplikasi anda yang paling mencabar.
