Dalam industri petrokimia, satu kebocoran bebibir pada hidrocracker tekanan tinggi boleh mencetuskan penutupan kecemasan yang menelan belanja lebih daripada $500,000 sehari dalam kehilangan pengeluaran. Dalam loji janakuasa, kebocoran wap pada bebibir salur masuk turbin boleh memaksa pemadaman paksa yang berlangsung selama beberapa hari. Ini bukan peristiwa yang jarang berlaku. Ia adalah akibat langsung daripada kegagalan pengedap, dan ia mewakili salah satu sumber penyelenggaraan yang tidak dirancang dan kehilangan pengeluaran yang paling penting dalam industri berat. Komponen di tengah-tengah cabaran ini ialah gasket. Dan di antara gasket, satu reka bentuk telah membuktikan dirinya sangat berkesan untuk menghalang kegagalan yang mahal ini: Gasket Bersama Cincin.
Gasket Bersama Cincin ialah elemen pengedap logam yang digunakan dalam aplikasi tekanan tinggi dan suhu tinggi di mana kebolehpercayaan tidak boleh dirunding. Tidak seperti gasket lembut, yang bergantung pada kebolehmampatan untuk mencipta pengedap, Gasket Bersama Cincin mencipta pengedap melalui sentuhan logam-ke-logam yang tepat antara gasket dan alur di muka bebibir. Reka bentuk ini menyediakan pengedap yang tahan letupan, sangat berdaya tahan terhadap kitaran haba, dan mampu menahan tekanan yang akan memusnahkan jenis gasket lain. Hasilnya ialah pengurangan mendadak dalam penyelenggaraan yang tidak dirancang dan kehilangan pengeluaran. Artikel ini akan menerangkan cara Gasket Bersama Cincin mencapai ini, meneliti reka bentuk, bahan, pemasangan dan prestasinya dalam persekitaran perindustrian yang paling mencabar. Di Ningbo Kaxite Sealing Materials Co., Ltd., kilang kami telah mengeluarkanGasket Bersama Cincinselama lebih dua dekad, dan kami telah melihat secara langsung bagaimana gasket yang betul boleh mengubah kebolehpercayaan loji.
Gasket Bersama Cincin ialah cincin pengedap logam pepejal yang dimesin mengikut dimensi yang tepat dan direka bentuk untuk dimuatkan ke dalam alur sepadan yang dimesin ke dalam muka bebibir. Gasket biasanya berbentuk bujur atau segi lapan dalam keratan rentas, dan ia tersedia dalam julat saiz standard yang ditakrifkan oleh API 6A dan ASME B16.20. Apabila bolt bebibir diketatkan, gasket dimampatkan di antara dua muka alur. Logam itu berubah bentuk sedikit, menghasilkan meterai hubungan talian yang ketat. Ini pada asasnya berbeza daripada gasket lembut, yang bergantung pada kebolehmampatan bahan untuk mengisi ketidaksempurnaan pada permukaan bebibir. Gasket Bersama Cincin bergantung pada geometri tepat alur dan gasket untuk mencipta pengedap yang teguh dan boleh dipercayai.
Kelebihan utama Gasket Ring Joint ialah ketahanannya terhadap letupan. Dalam gasket lembut, elemen pengedap terkurung di antara muka bebibir, tetapi ia tidak dikunci secara mekanikal di tempatnya. Jika tekanan dalaman melebihi daya mampatan bolt, gasket boleh ditolak keluar dari sambungan—fenomena yang dikenali sebagai letupan. Ini adalah kegagalan bencana yang membebaskan cecair proses dan boleh menyebabkan kecederaan atau kematian. Gasket Sendi Cincin tidak boleh keluar kerana ia terperangkap secara mekanikal di dalam alur. Alur bertindak sebagai bekas pembendungan, dan gasket dimampatkan di dalamnya. Walaupun beban bolt hilang, gasket kekal di tempatnya, mengekalkan pengedap. Ini adalah ciri keselamatan kritikal dalam aplikasi tekanan tinggi.
Jadual di bawah membandingkan ciri reka bentuk dan ciri prestasi Gasket Bersama Cincin dan gasket lembut.
| Ciri | Gasket Bersama Cincin | Gasket Lembut (Lembaran) |
| Mekanisme Pengedap | Hubungan talian logam-ke-logam | Mampatan bahan lembut |
| Rintangan Letupan | Cemerlang (terperangkap secara mekanikal) | Buruk (boleh diekstrusi) |
| Penilaian Tekanan | Sehingga 10,000 psi (690 bar) | Sehingga 1,000 psi (69 bar) |
| Penarafan Suhu | Sehingga 1,000°C (bergantung kepada bahan) | Sehingga 500°C (bergantung kepada bahan) |
| Kebolehgunaan semula | Tidak disyorkan | Tidak disyorkan |
| Aplikasi Biasa | Kepala telaga, saluran paip, penapisan, loji kuasa | Paip industri am, sistem tekanan rendah |

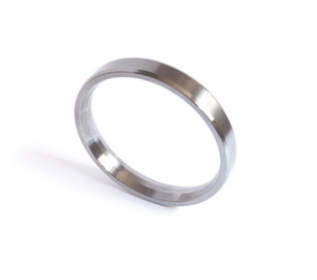

Reka bentuk Gasket Bersama Cincin diseragamkan untuk memastikan kebolehtukaran. Gaya yang paling biasa ialah jenis R (bujur atau oktagon), jenis RX (untuk tekanan yang lebih tinggi), dan jenis BX (untuk tekanan yang sangat tinggi). Setiap gaya mempunyai geometri alur dan penarafan tekanan tertentu. PadaNingbo Kaxite Sealing Materials Co., Ltd., kami mengeluarkan ketiga-tiga gaya dalam pelbagai bahan untuk memenuhi keperluan aplikasi yang berbeza.
Pengedap logam-ke-logam Gasket Bersama Cincin adalah kunci kepada keupayaannya untuk mengelakkan letupan dan kebocoran. Apabila bolt bebibir diketatkan, gasket dimampatkan pada muka alur. Sentuhan awal ialah sesentuh garisan—permukaan melengkung gasket memenuhi permukaan rata alur. Apabila beban bolt bertambah, logam pada talian sesentuh berubah bentuk secara plastik, mewujudkan kawasan sesentuh yang lebih luas. Ubah bentuk ini terhad kepada kawasan yang sangat kecil, dan ia menghasilkan pengedap yang kedua-duanya ketat dan berdaya tahan. Pengedapnya ketat kerana sentuhan logam ke logam menghilangkan celah mikroskopik yang membolehkan cecair keluar. Ia berdaya tahan kerana ubah bentuk elastik gasket dan bebibir membolehkan sendi untuk menampung pergerakan kecil tanpa kehilangan sentuhan.
Geometri alur adalah penting untuk prestasi meterai. Alur dimesin pada sudut yang tepat (biasanya 23° untuk gasket jenis R) dan kedalaman. Apabila gasket dimampatkan, tindakan wedging alur memaksa bahan gasket bersentuhan ketat dengan muka alur. Ini mencipta pengedap yang menjadi lebih ketat apabila tekanan meningkat. Ini dikenali sebagai meterai bertenaga tekanan. Semakin tinggi tekanan dalaman, semakin banyak gasket dipaksa terhadap muka alur, dan semakin ketat pengedapnya. Ini adalah bertentangan dengan gasket lembut, yang boleh dipaksa keluar dari sendi oleh tekanan tinggi. Jadual di bawah menunjukkan hubungan antara tekanan dalaman dan daya pengedap untuk Gasket Sendi Cincin.
| Tekanan Dalaman (bar) | Daya Pengedap (N/mm) | Tekanan Hubungan (MPa) |
| 100 | 250 | 150 |
| 200 | 450 | 270 |
| 400 | 850 | 510 |
| 600 | 1250 | 750 |
| 800 | 1650 | 990 |
Pengedap bertenaga tekanan inilah yang menjadikan Gasket Sendi Cincin begitu berkesan untuk menghalang letupan. Walaupun beban bolt dikurangkan kerana pengembangan atau kelonggaran haba, tekanan dalaman terus memberi tenaga kepada pengedap. Ini adalah ciri keselamatan kritikal dalam aplikasi tekanan tinggi. Di kilang kami, kami menguji setiap kelompok Gasket Bersama Cincin untuk mengesahkan prestasi pengedap bertenaga tekanan mereka. Kami menggunakan pelantar ujian hidraulik yang menggunakan tekanan dalaman pada bebibir ujian dan mengukur kadar kebocoran. Gasket kami secara konsisten mencapai kadar kebocoran yang jauh di bawah had yang dibenarkan API 6A dan ASME B16.20.
Bahan dari mana Gasket Sendi Cincin dibuat menentukan keupayaannya untuk menahan keadaan menghakis dan terma aplikasi. Gasket yang diperbuat daripada bahan yang salah akan gagal sebelum waktunya, membawa kepada penyelenggaraan yang tidak dirancang dan kehilangan pengeluaran. Bahan yang paling biasa untuk Gasket Bersama Cincin ialah besi lembut, keluli karbon rendah, keluli tahan karat (304, 316, 321), dan aloi eksotik seperti Inconel, Monel dan Hastelloy. Setiap bahan mempunyai julat suhu dan rintangan kakisan tertentu. Pemilihan bahan mestilah berdasarkan cecair proses, suhu operasi, dan hayat perkhidmatan yang diperlukan.
Besi lembut adalah bahan yang paling menjimatkan dan sesuai untuk aplikasi suhu rendah dan tidak menghakis. Keluli karbon rendah digunakan untuk aplikasi yang lebih mencabar. Keluli tahan karat 304 dan 316 adalah tenaga kerja industri, menawarkan rintangan kakisan yang baik dan kekuatan suhu tinggi. Keluli tahan karat 321 distabilkan dengan titanium untuk mengelakkan kakisan antara butiran pada suhu tinggi. Inconel dan Monel digunakan dalam persekitaran yang paling agresif, seperti yang mengandungi klorida atau wap suhu tinggi. Jadual di bawah menyediakan panduan kepada had suhu dan kakisan bahan Gasket Bersama Cincin biasa.
| bahan | Maks. Suhu (°C) | Rintangan Kakisan | Aplikasi Biasa |
| Besi Lembut | 400 | miskin | Perkhidmatan tekanan rendah, tidak menghakis |
| Keluli Karbon Rendah | 500 | Adil | Paip perindustrian am |
| Keluli Tahan Karat 304 | 700 | bagus | Kebanyakan perkhidmatan penapisan dan petrokimia |
| Keluli Tahan Karat 316 | 800 | Sangat Baik | Persekitaran yang menghakis, wap suhu tinggi |
| Keluli Tahan Karat 321 | 900 | Sangat Baik | Aplikasi suhu tinggi |
| Inconel 625 | 1,000 | Cemerlang | Suhu melampau, sangat menghakis |
| Monel 400 | 800 | Cemerlang | Persekitaran yang mengandungi klorida |
Pemilihan bahan yang betul adalah keputusan kejuruteraan yang kritikal. Gasket yang tidak tahan terhadap cecair proses akan terhakis, kehilangan keupayaan pengedapnya dan berpotensi mencemari proses. Gasket yang tidak dinilai untuk suhu operasi akan menjadi lembut atau menjalar, kehilangan pramuatnya dan membenarkan kebocoran. Di Kaxite, kami bekerjasama rapat dengan pelanggan kami untuk memilih bahan yang optimum untuk setiap aplikasi. Kami mengekalkan pangkalan data yang komprehensif tentang keserasian bahan dan boleh memberikan cadangan khusus berdasarkan keadaan proses. Perkhidmatan ini adalah salah satu cara kami membantu pelanggan kami mengurangkan penyelenggaraan yang tidak dirancang dan kehilangan pengeluaran.
Gasket Ring Joint yang paling tahan lama di dunia akan gagal jika ia tidak dipasang dengan betul. Pemasangan adalah faktor kritikal dalam kebolehpercayaan meterai. Kesilapan pemasangan yang paling biasa ialah: menggunakan semula gasket yang telah dimampatkan, merosakkan gasket semasa pengendalian, gagal membersihkan alur, dan menggunakan tork bolt yang tidak sekata. Setiap kesilapan ini boleh menyebabkan kegagalan pramatang. Pemasangan yang betul adalah proses sistematik yang mesti diikuti dengan teliti.
Langkah pertama ialah memeriksa gasket dan alur. Gasket mestilah bebas daripada kecacatan seperti calar, penyok, atau kakisan. Alur mestilah bersih, kering, dan bebas daripada sebarang serpihan atau bahan gasket lama. Sebarang kerosakan pada alur akan dipindahkan ke gasket, menghalang pengedap yang betul. Langkah kedua ialah memasang gasket di dalam alur. Gasket hendaklah dikendalikan dengan berhati-hati untuk mengelakkan kerosakan. Ia harus diletakkan di dalam alur dan diperiksa untuk memastikan ia diletakkan dengan betul. Langkah ketiga ialah menjajarkan bebibir. Bebibir mestilah selari dan sejajar dengan dalam had terima yang ditentukan. Penyelewengan akan menyebabkan pemuatan gasket tidak sekata dan boleh menyebabkan kebocoran.
Langkah keempat ialah mengetatkan bolt. Ini mesti dilakukan dalam corak bintang atau silang, dalam berbilang hantaran, untuk memastikan pemuatan sekata. Tork bolt akhir hendaklah mengikut spesifikasi pengeluar bebibir. Penggunaan sepana tork yang ditentukur adalah penting. Jadual di bawah menyediakan ringkasan langkah pemasangan dan perkara utama untuk diperiksa.
| Langkah | Tindakan | Pemeriksaan Kekunci |
| 1 | Periksa gasket dan alur | Tiada kecacatan, bersih dan kering |
| 2 | Pasang gasket dalam alur | Duduk dengan betul |
| 3 | Jajarkan bebibir | Selari dan berpusat |
| 4 | Ketatkan bolt dalam corak bintang | Berbilang hantaran, walaupun tork |
| 5 | Pemeriksaan tork akhir | Mengikut spesifikasi |
Di kilang kami, kami menyediakan arahan pemasangan terperinci dengan setiap Gasket Bersama Cincin yang kami hantar. Kami juga menawarkan latihan pemasangan di tapak untuk pelanggan kami. Pasukan teknikal kami sedia membantu dengan sebarang soalan pemasangan. Dengan mengikut prosedur ini, pelanggan kami boleh memastikan Gasket Bersama Cincin mereka memberikan kebolehpercayaan jangka panjang yang penting untuk mengurangkan penyelenggaraan dan kehilangan pengeluaran yang tidak dirancang.
Jumlah kos pemilikan (TCO) Gasket Bersama Cincin termasuk harga pembelian awal, kos pemasangan, kos penyelenggaraan dan kos kegagalan. Walaupun harga pembelian awal Gasket Sendi Cincin lebih tinggi daripada gasket lembut, TCO selalunya lebih rendah kerana Gasket Sendi Cincin tahan lebih lama dan kurang kerap gagal. Satu kegagalan gasket lembut boleh menelan kos ratusan ribu dolar dalam kehilangan pengeluaran, manakala Gasket Bersama Cincin boleh menghalang kegagalan itu. Jadual di bawah menyediakan perbandingan TCO Gasket Bersama Cincin dan gasket lembut dalam tempoh 10 tahun.
| Komponen Kos | Gasket Bersama Cincin | Gasket Lembut |
| Harga Belian Awal (seunit) | $50 | $10 |
| Bilangan Penggantian (10 tahun) | 2 | 6 |
| Jumlah Kos Belian | $100 | $60 |
| Buruh Pemasangan (10 tahun) | $200 | $600 |
| Kos Kegagalan (10 tahun) | $0 | $50,000 |
| Jumlah Kos Pemilikan | $300 | $50,660 |
Jadual menunjukkan bahawa TCO Gasket Bersama Cincin adalah jauh lebih rendah daripada gasket lembut, walaupun harga pembelian awal lebih tinggi. Penjimatan datang daripada pengurangan bilangan penggantian, buruh pemasangan yang lebih rendah, dan penghapusan kos kegagalan. Ini ialah hujah ekonomi untuk menggunakan Gasket Bersama Cincin dalam aplikasi tekanan tinggi dan suhu tinggi. Kos kegagalan tunggal jauh melebihi kos gasket itu sendiri. Di Ningbo Kaxite Sealing Materials Co., Ltd., kami membantu pelanggan kami mengira TCO bagi penyelesaian pengedap mereka. Kami percaya bahawa Gasket Bersama Cincin adalah penyelesaian yang paling kos efektif untuk aplikasi yang menuntut.
Soalan 1: Bolehkah Gasket Sendi Cincin digunakan semula selepas ia dimampatkan?
Jawapan: Tidak, Gasket Sendi Cincin tidak boleh digunakan semula. Sebaik sahaja gasket telah dimampatkan, ia telah mengalami ubah bentuk plastik dan telah bekerja keras. Menggunakan semula ia tidak akan memberikan meterai yang boleh dipercayai. Gasket hendaklah diganti setiap kali bebibir dibuka. Ini adalah amalan keselamatan kritikal. Di Ningbo Kaxite Sealing Materials Co., Ltd., kami mengesyorkan agar pelanggan kami menyimpan inventori gasket ganti yang mencukupi untuk memastikan mereka tidak tergoda untuk menggunakan semula gasket semasa kecemasan.
Soalan 2: Bagaimanakah cara saya memilih bahan yang betul untuk Gasket Sendi Cincin?
Jawapan: Pemilihan bahan bergantung kepada cecair proses, suhu operasi, dan rintangan kakisan yang diperlukan. Untuk suhu rendah, aplikasi tidak menghakis, besi lembut atau keluli karbon rendah adalah mencukupi. Untuk kebanyakan aplikasi penapisan dan petrokimia, keluli tahan karat 304 atau 316 disyorkan. Untuk aplikasi suhu tinggi atau sangat menghakis, aloi eksotik seperti Inconel atau Monel mungkin diperlukan. Pasukan teknikal kami boleh memberikan pengesyoran khusus berdasarkan keadaan proses anda.
Soalan 3: Apakah perbezaan antara jenis R, jenis RX dan jenis BX Ring Joint Gasket?
Jawapan: Jenis R ialah gasket bujur atau oktagon standard yang digunakan dalam kebanyakan aplikasi. Jenis RX mempunyai geometri diubah suai yang menyediakan pengedap yang lebih berkesan pada tekanan yang lebih tinggi. Jenis BX direka untuk tekanan yang sangat tinggi dan mempunyai reka bentuk bertenaga tekanan. Setiap jenis mempunyai geometri alur dan penarafan tekanan tertentu. Kilang kami mengeluarkan ketiga-tiga jenis, dan kami boleh membantu anda memilih yang betul untuk permohonan anda.
Soalan 4: Bagaimanakah saya boleh mengetahui sama ada Gasket Sendi Cincin telah rosak?
Jawapan: Gasket Sendi Cincin yang rosak mungkin mempunyai calar, penyok atau kakisan yang boleh dilihat. Ia juga mungkin berubah bentuk daripada bulat atau mempunyai keratan rentas yang rata. Jika mana-mana tanda ini hadir, gasket tidak boleh digunakan. Walaupun kecacatan kecil boleh menghalang gasket daripada mengedap dengan betul. Sentiasa periksa gasket dengan teliti sebelum pemasangan.
Soalan 5: Apakah penarafan tekanan maksimum Gasket Bersama Cincin?
Jawapan: Kadar tekanan maksimum Gasket Sendi Cincin bergantung kepada jenis dan bahan. Gasket jenis R biasanya dinilai kepada 5,000 psi (345 bar). Gasket jenis RX dinilai kepada 10,000 psi (690 bar). Gasket jenis BX dinilai kepada 15,000 psi (1,034 bar) atau lebih tinggi. Penarafan tekanan sebenar juga bergantung pada penarafan bebibir dan beban bolt. Kilang kami boleh memberikan penarafan tekanan khusus untuk setiap jenis dan bahan gasket.
Gasket Bersama Cincin adalah komponen penting dalam usaha untuk mengurangkan penyelenggaraan yang tidak dirancang dan kehilangan pengeluaran dalam sistem perindustrian tekanan tinggi. Pengedap logam-ke-logamnya, reka bentuk bertenaga tekanan, dan ketahanan terhadap letupan menjadikannya penyelesaian pengedap yang paling boleh dipercayai untuk aplikasi yang menuntut. Dengan memilih bahan yang betul, memasang gasket dengan betul, dan mengikuti program penyelenggaraan pencegahan, pengendali loji hampir boleh menghapuskan kegagalan berkaitan gasket. Hasilnya ialah masa operasi yang lebih tinggi, kos penyelenggaraan yang lebih rendah dan persekitaran kerja yang lebih selamat.
Di Ningbo Kaxite Sealing Materials Co., Ltd., kilang kami telah mengeluarkan Gasket Bersama Cincin selama lebih dua dekad. Kami menawarkan rangkaian lengkap gasket standard dan tersuai dalam pelbagai bahan. Pasukan teknikal kami sedia membantu dengan pemilihan bahan, latihan pemasangan dan analisis kegagalan. Kami komited untuk membantu pelanggan kami mencapai tahap kebolehpercayaan dan keselamatan tertinggi dalam operasi mereka.
Hubungi Ningbo Kaxite Sealing Materials Co., Ltd. hari iniuntuk mengetahui lebih lanjut tentang Gasket Bersama Cincin kami dan cara ia boleh mengurangkan penyelenggaraan dan kehilangan pengeluaran anda yang tidak dirancang.
